防爆熱電阻

2021/05/18 08:18:25

防爆熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的-200℃~500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。...

應用：

防爆熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的-200℃~500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

特點：

1.壓簧式感溫元件，抗振性能好；

2.測量高；

3.毋須補償導線，節省費用；

4.薄膜電阻元件，性能穩定；

工作原理：

隔爆熱電阻是利用物間隙隔爆原理，設計具有足夠強度的接線盒等部件，將會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內,當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

常溫絕緣電阻：

防爆熱電阻在環境溫度為15~35℃，相對濕度不大于80%，試驗電壓為10~100V(直流）電極與外套管之間的絕緣電阻≥100M 。

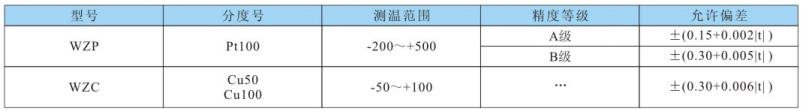

測溫范圍及允差:

注：t為感溫元件實測溫度絕對值

防爆等級：

防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物較大試驗安全間隙分為A、B、C三級。

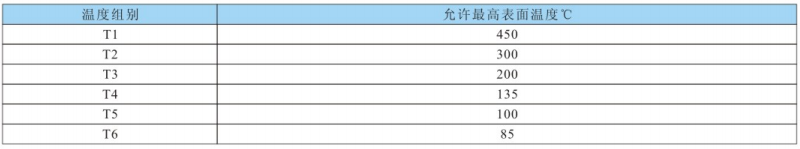

溫度組別：

防爆熱電偶的溫度組別按其外露部分允許最高表面溫度分為T1-T6

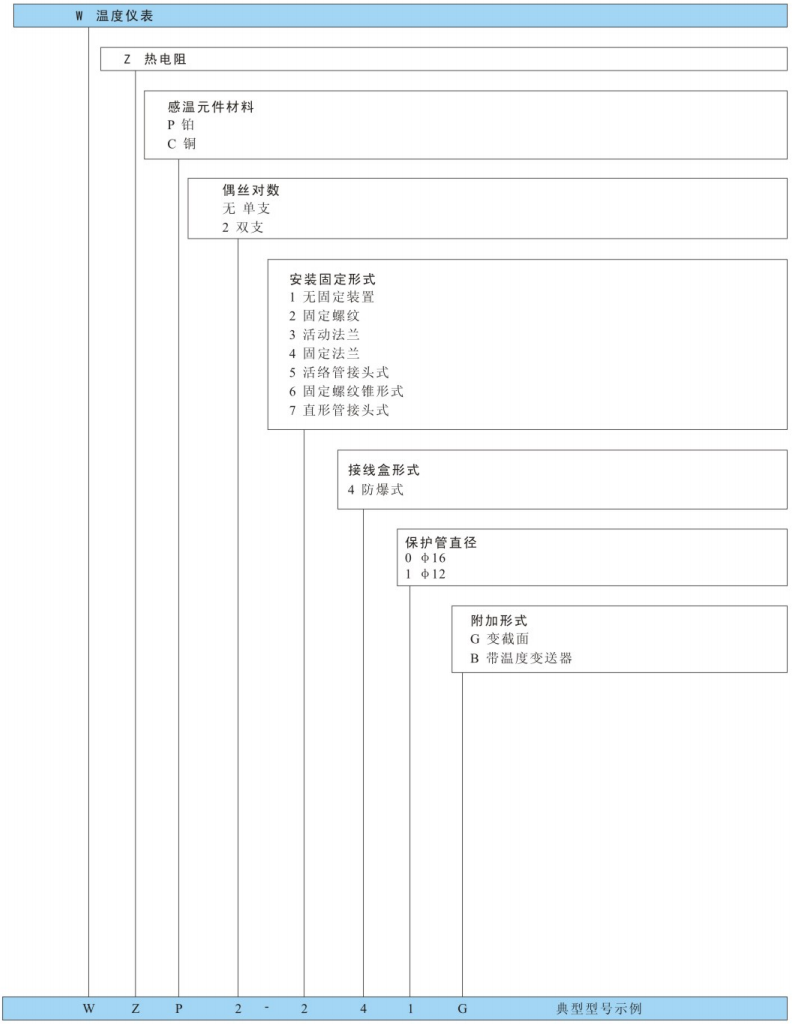

型號命名方法：
